Il funzionamento di carichi di motori induttivi su sistemi di alimentazione off-grid o di backup provoca spesso un eccesso di calore, un funzionamento rumoroso e un guasto prematuro delle apparecchiature quando viene applicata la topologia errata dell"inverter. I motori CA, presenti nei frigoriferi, nelle pompe per pozzi, nelle unità HVAC e negli utensili elettrici, si basano su transizioni di tensione continue e uniformi per generare campi magnetici rotanti. Le onde sinusoidali modificate introducono una distorsione armonica che costringe i motori a funzionare al di fuori delle tolleranze termiche ed elettriche progettate.

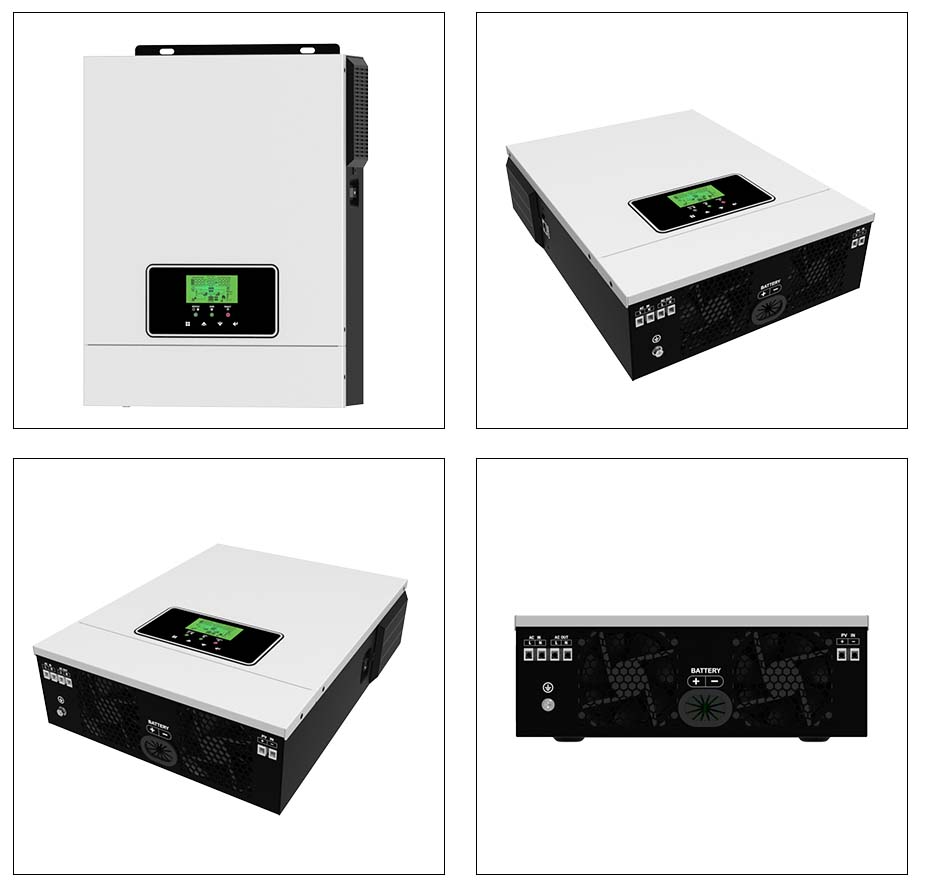

Il passaggio a un inverter solare a onda sinusoidale pura elimina queste distorsioni della forma d'onda, replicando o superando la potenza di livello industriale. Questa guida valuta i meccanismi tecnici, i miglioramenti in termini di efficienza e il rapporto costi-benefici derivanti dalla specifica di un'architettura a onda sinusoidale pura per carichi di apparecchi sensibili e azionati da motore.
I carichi induttivi richiedono condizioni elettriche specifiche per funzionare correttamente. La forma della forma d"onda determina direttamente l"efficienza e la longevità del motore. Le reti elettriche forniscono corrente alternata in un"oscillazione regolare e continua nota come onda sinusoidale pura. I motori CA sono progettati specificamente per questa forma d"onda uniforme. Qualsiasi deviazione da questa curva interrompe i campi magnetici all"interno dello statore del motore. Questa interruzione porta a inefficienza meccanica, stress termico e possibile guasto dei componenti.
Quando si opera ad isola, l"inverter assume il ruolo della rete pubblica. Deve fornire una forma d"onda che corrisponda alle specifiche esatte previste dai tuoi apparecchi. Il mancato rispetto di questi requisiti elettrici di base costringe il motore a lavorare contro se stesso. L"inefficienza risultante scarica più velocemente le batterie e danneggia le apparecchiature collegate.
La corrente alternata crea un campo magnetico rotante all"interno di un motore a induzione. Gli avvolgimenti dello statore ricevono la tensione CA. Quando la tensione aumenta e diminuisce in modo uniforme, il campo magnetico ruota senza soluzione di continuità attorno allo statore. Il rotore segue questo campo magnetico per generare coppia meccanica. Questo processo richiede punti di passaggio per lo zero perfettamente sincronizzati. La tensione deve passare da positiva a negativa senza salti o ritardi improvvisi.
Quando le transizioni di tensione sono graduali, il motore mantiene una coppia costante. Funziona esattamente come se fosse alimentato da una rete elettrica standard. La distorsione nella forma d"onda interrompe questa tempistica. Il campo magnetico balbetta invece di ruotare in modo fluido. Il rotore fatica a tenere il passo con gli spostamenti magnetici irregolari, creando un fenomeno noto come coppia opposta. Il motore assorbe molta più corrente per mantenere la sua velocità, convertendo l"energia elettrica extra direttamente in calore disperso.
Un di alta qualità inverter a onda sinusoidale pura utilizza la modulazione di larghezza di impulso (PWM) avanzata. L'inverter taglia la corrente continua dalla batteria in migliaia di minuscoli impulsi al secondo utilizzando componenti di commutazione ad alta velocità come transistor bipolari a gate isolato (IGBT) o MOSFET. Il complesso filtraggio interno attenua questi impulsi. I filtri LC per impieghi gravosi, costituiti da condensatori di grandi dimensioni e induttori in rame, rimodellano la corrente continua tagliata in una forma d'onda CA continua.
Il controllo attivo della tensione gioca un ruolo importante durante questa conversione. Quando un motore si avvia, richiede un enorme aumento di potenza. L"inverter deve mantenere una tensione di uscita stabile durante questa transizione. I processori avanzati di segnale digitale monitorano costantemente la forma d"onda in uscita. Regolano la frequenza di commutazione PWM in tempo reale. Ciò garantisce che la tensione rimanga stabile mentre il motore passa dall"avvio alla fase di funzionamento continuo, prevenendo abbassamenti di tensione che potrebbero arrestare il motore.
Gli inverter sinusoidali modificati non producono una curva uniforme. Producono un"uscita di tensione a blocchi e a gradini. La tensione salta bruscamente da zero al picco, rimane lì e poi torna bruscamente a zero. Questi picchi di tensione taglienti creano una grave distorsione armonica. Il motore non può utilizzare questi picchi improvvisi per generare forza rotazionale in modo efficace.
Invece di creare energia meccanica, le punte acuminate creano energia sprecata. Questa energia sprecata si manifesta interamente come calore all"interno degli avvolgimenti del motore. I sintomi fisici di questa distorsione sono immediatamente evidenti sul posto di lavoro. I motori emettono un ronzio elettrico forte e udibile. Sperimentano un aumento delle vibrazioni fisiche. Noterai spesso giri al minuto lenti mentre il motore lotta contro l"alimentazione distorta. Nel corso del tempo, questa distorsione armonica rompe l"isolamento smaltato sugli avvolgimenti in rame, provocando un cortocircuito e la rovina del motore.
| Forma d'onda Caratteristica | Onda sinusoidale pura | Onda sinusoidale modificata |
|---|---|---|
| Transizioni di tensione | Curve morbide e continue | Passi bruschi e bloccati |
| Temporizzazione del passaggio allo zero | Preciso e naturale | Ritardato e irregolare |
| Distorsione armonica totale (THD) | Meno del 3-5% | Spesso supera il 20-30% |
| Uscita della coppia motore | Coerente e liscio | Balbettare con coppia opposta |
| Temperatura operativa | Entro le specifiche NEMA | Eccessivo, rischio di guasto dell"isolamento |
L"aggiornamento della topologia dell"inverter fornisce miglioramenti operativi specifici. L’energia pulita cambia radicalmente il comportamento dei carichi induttivi. I vantaggi vanno oltre la semplice funzionalità. Hanno un impatto diretto sulla sopravvivenza delle apparecchiature, sulla gestione termica e sulle prestazioni acustiche in ambienti off-grid.
I motori induttivi sperimentano la corrente a rotore bloccato (LRA) durante l"avvio. Per i primi millisecondi il rotore del motore è fermo. Il motore si comporta quasi come un cortocircuito, assorbendo una corrente enorme per superare l"inerzia meccanica e iniziare a girare. Questa corrente di spunto spesso supera la potenza in esercizio da tre a cinque volte. L"alimentatore deve fornire questa sovratensione senza far cadere la tensione.
L"architettura a onda sinusoidale pura eccelle nel sostenere la tensione in caso di forti sovratensioni induttive. I trasformatori interni e i banchi di condensatori fungono da buffer di energia. Forniscono istantaneamente l"amperaggio richiesto. Ciò impedisce all"inverter di attivare una disconnessione a bassa tensione. Inoltre previene dannosi abbassamenti di tensione che possono causare lo stallo del motore. Un motore in stallo si surriscalderà rapidamente e farà scattare la protezione termica interna. Se la protezione da sovraccarico si guasta, gli avvolgimenti del motore si scioglieranno.
Il calore è il nemico principale di qualsiasi motore elettrico. Fornire energia pulita a un motore riduce significativamente la sua temperatura operativa. L"eliminazione della distorsione armonica fa sì che il motore funzioni entro i limiti termici progettati. I motori che funzionano su onde sinusoidali pure spesso funzionano a una temperatura compresa tra 20 e 30 gradi rispetto a quelli costretti a funzionare su onde modificate.
Questo calore ridotto è direttamente correlato alla conservazione delle apparecchiature. All"interno del motore, un sottile isolamento in smalto riveste gli avvolgimenti in rame. Gli standard del settore classificano questo isolamento in base ai valori di temperatura (ad esempio, Classe B, Classe F). Il calore in eccesso degrada rapidamente questo isolamento. Una regola generale nella manutenzione dei motori prevede che ogni aumento di 10°C rispetto alla temperatura nominale dimezza la durata dell"isolamento. Il funzionamento a temperature più basse preserva inoltre il grasso lubrificante all"interno dei cuscinetti del motore. L"energia pulita garantisce che i componenti interni durino per l"intera durata di vita progettata.
Le onde sinusoidali modificate provocano un caratteristico ronzio elettrico. Lo senti ad alta voce nei ventilatori da soffitto, nei compressori dei frigoriferi e negli utensili elettrici. La tensione a gradini fa letteralmente vibrare in modo aggressivo le lamiere metalliche all"interno dello statore del motore. Questo fenomeno, noto come magnetostrizione, crea risonanza acustica. È fastidioso da ascoltare e meccanicamente distruttivo nel tempo.
La potenza dell"onda sinusoidale pura elimina completamente questo rumore acustico. Le transizioni di tensione uniformi impediscono alle lamierini di vibrare fuori sequenza. I ventilatori da soffitto funzionano silenziosamente. I compressori dei frigoriferi funzionano con un ronzio regolare e silenzioso. Gli utensili elettrici funzionano senza il rumore elettrico intenso e stridente. Il risultato è un ambiente operativo più fluido, silenzioso e sicuro, in particolare nelle cabine residenziali off-grid o nelle applicazioni camper mobili.
Tipi specifici di apparecchiature richiedono assolutamente la pura potenza dell"onda sinusoidale. La mappatura di queste applicazioni aiuta a prevenire costosi errori di progettazione del sistema. Comprendere il motivo per cui alcuni apparecchi si guastano con l"alimentazione modificata determina il modo in cui si progettano sistemi elettrici off-grid affidabili.
I moderni apparecchi di raffreddamento si affidano a compressori ermetici. Questi compressori alloggiano il motore elettrico e la pompa meccanica all"interno di un unico guscio di acciaio saldato. Sono altamente suscettibili ai danni dell"onda sinusoidale modificata. Il motore interno fa affidamento sul flusso di gas refrigerante freddo per mantenerlo fresco durante il funzionamento.
Se un compressore funziona con potenza distorta, gira più lentamente e genera calore in eccesso. La velocità ridotta significa che pompa meno refrigerante. Meno refrigerante significa meno raffreddamento per il motore stesso. Ciò crea un pericoloso circuito di feedback termico. Il compressore rischia di bloccarsi completamente. Farà scattare ripetutamente il suo interruttore di sovraccarico termico. Alla fine, il compressore subirà un guasto catastrofico, rovinando l"elettrodomestico e rovinando il contenuto del frigorifero o del congelatore.
I sistemi di pozzo richiedono una coppia di avviamento massiccia. Una pompa sommergibile deve spingere verticalmente una pesante colonna d'acqua per centinaia di piedi contro la gravità. L'energia pulita influisce direttamente sulla coppia erogata dalla pompa e sui tassi di erogazione dell'acqua. Un sensibile inverter solare per apparecchi garantisce che il motore della pompa riceva l'esatta curva di tensione richiesta per generare la massima forza di rotazione.
L"uso di potenza modificata su una pompa per pozzi profondi provoca un"usura prematura. Il motore fatica a mantenere i giri al minuto contro la pressione statica dell"acqua. Assorbe corrente eccessiva e si surriscalda in profondità nel sottosuolo. La sostituzione di una pompa per pozzi profondi è incredibilmente costosa e richiede molta manodopera. Sono necessari un autocarro e una squadra per estrarre dal terreno centinaia di metri di tubi e cavi pesanti. L’energia pulita previene questo costoso incubo di manutenzione.
Gli elettrodomestici moderni raramente utilizzano più semplici motori on/off. Utilizzano controlli elettronici di velocità, microprocessori e timer digitali. Le lavatrici a caricamento frontale, le moderne unità HVAC e le pompe per piscine di fascia alta sono dotate di azionamenti a velocità variabile (VSD). Questi azionamenti convertono la CA in ingresso in CC, quindi la invertono nuovamente su una frequenza CA personalizzata per controllare con precisione la velocità del motore.
Questi complessi componenti elettronici non riescono a funzionare interamente su onde sinusoidali modificate. I microprocessori si affidano al punto di passaggio per lo zero dell"onda CA per la temporizzazione. I passi a blocchi di un"onda modificata confondono la logica digitale. Inoltre, i forti picchi di tensione surriscaldano i raddrizzatori di ingresso e i condensatori all"interno del VSD. L"apparecchio genererà codici di errore, rifiuterà di avviarsi o subirà danni permanenti alle schede di controllo interne.
Non tutto richiede pura potenza dell"onda sinusoidale. Puoi identificare facilmente i dispositivi elettronici meno sensibili. I carichi resistivi semplici non si preoccupano della forma della forma d"onda. L"illuminazione a incandescenza, gli elementi riscaldanti di base, le tradizionali macchine da caffè e i vecchi motori universali con spazzole funzionano bene con la potenza modificata. Per queste applicazioni specifiche, la minore complessità progettuale di un inverter modificato rimane accettabile. Tuttavia, se è presente un motore a induzione, un compressore o un circuito digitale, l’energia pulita diventa obbligatoria.
| Tipo di apparecchio | Onda sinusoidale pura Requisito | Motivazione |
|---|---|---|
| Frigoriferi e congelatori | Obbligatorio | I compressori ermetici si surriscaldano e si bloccano sulle onde modificate. |
| Pompe sommergibili per pozzi | Obbligatorio | Richiede una coppia di avviamento elevata; il lavoro sostitutivo è molto costoso. |
| Lavatrici (caricamento frontale) | Obbligatorio | Contiene azionamenti a velocità variabile (VSD) e schede di cronometraggio digitali. |
| Illuminazione a incandescenza | Non richiesto | Carico resistivo semplice; inalterato dalla forma della forma d"onda. |
| Riscaldatori di spazio di base | Non richiesto | Gli elementi riscaldanti resistivi generano calore indipendentemente dalla forma d"onda. |
Trovare un equilibrio tra costi di approvvigionamento più elevati e realtà operative richiede una prospettiva a livello di sistema. È necessario guardare oltre l"ordine di acquisto iniziale. Il vero valore di un inverter risiede nel modo in cui protegge il resto della vostra infrastruttura elettrica e riduce i costi di manutenzione a lungo termine.
La realtà del mercato è semplice. Gli inverter a onda sinusoidale pura comportano un costo di capitale iniziale più elevato rispetto agli inverter a onda sinusoidale modificata della stessa potenza. Questo premio ripaga i pesanti trasformatori in rame, i microprocessori avanzati e i complessi condensatori di filtraggio necessari per uniformare la forma d"onda.
È necessario calcolare il ritorno sull'investimento in base ai costi di sostituzione. Considera il costo di sostituzione di un singolo frigorifero danneggiato, di un compressore HVAC rovinato o di una pompa del pozzo bruciata. Il premio pagato per un inverter di potenza per il carico del motore è significativamente inferiore al costo di sostituzione di un solo elettrodomestico principale. L'energia pulita funge da polizza assicurativa per le vostre costose apparecchiature. Previene i guasti a cascata che si verificano quando l'alimentazione sporca degrada l'isolamento del motore nel corso di mesi di utilizzo.
La tecnologia a onda sinusoidale pura presenta uno svantaggio principale. Presenta un consumo parassitario più elevato, noto anche come consumo inattivo. L"inverter deve elaborare continuamente gli impulsi digitali e mantenere i suoi trasformatori energizzati per fornire una forma d"onda uniforme. La circuiteria interna rimane attiva anche quando nessun apparecchio è in funzione. Ciò assorbe una piccola quantità costante di energia dal banco batterie.
È necessario gestire questo prelievo inattivo nelle applicazioni solari off-grid. Molte unità di alta qualità dispongono di modalità di sospensione o modalità di ricerca programmabili. Utilizzano funzionalità di rilevamento del carico per passare allo stato di basso consumo quando non viene rilevato alcun assorbimento di corrente alternata. L"inverter invia un piccolo impulso ogni pochi secondi per verificare la presenza di un carico. Quando il termostato di un frigorifero si attiva, l"inverter si attiva immediatamente per fornire la massima potenza. Ciò mitiga efficacemente la penalità del consumo inattivo.
È necessario bilanciare l"assorbimento al minimo dell"inverter con l"efficienza di funzionamento del motore. I motori che funzionano su onde sinusoidali pure consumano fino al 20% in meno di potenza attiva rispetto alle onde modificate. Non sprecano energia generando calore e vibrazioni. Questo enorme guadagno in termini di efficienza di funzionamento attivo compensa facilmente l"assorbimento al minimo leggermente superiore dell"inverter. Se una pompa di pozzo funziona per due ore al giorno, la potenza risparmiata funzionando in modo efficiente supera di gran lunga la potenza persa a causa dell"assorbimento di inattività dell"inverter nell"arco di 24 ore. Il risultato complessivo è una riduzione netta del consumo della batteria durante il funzionamento quotidiano.
La scelta della giusta topologia dell"inverter è solo il primo passo. È necessario adottare misure tecniche specifiche per garantire che l"unità funzioni in modo affidabile in condizioni reali. Il dimensionamento e l"integrazione adeguati prevengono colli di bottiglia del sistema, abbassamenti di tensione e guasti hardware.
È necessario dimensionare l"inverter in base al picco induttivo più elevato, non solo al carico in funzionamento continuo. Un errore comune è dimensionare l"inverter esattamente in base alla potenza di funzionamento degli apparecchi, provocando immediati arresti per sovraccarico quando si avvia un motore.
Sottodimensionare l’inverter è incredibilmente pericoloso. Se l"inverter non è in grado di gestire la sovratensione, la tensione diminuirà notevolmente. Questo calo di tensione danneggia sia i componenti interni dell"inverter che il motore stesso.
L"inverter è potente quanto il banco di batterie che lo alimenta. È necessario assicurarsi che il banco di batterie CC possa fornire l"amperaggio richiesto durante l"avvio del motore. Quando la pompa di un pozzo ha un sovraccarico, l"inverter assorbe un"enorme quantità di corrente continua dalle batterie. Se il banco batterie è troppo piccolo o la resistenza interna è troppo elevata, la tensione CC diminuirà.
Un forte calo di tensione CC provoca lo spegnimento dell"inverter per proteggersi, con conseguente mancato avvio del motore. Assicurati che i cavi della batteria abbiano uno spessore adeguato (spesso 4/0 AWG per inverter di grandi dimensioni) per gestire l"amperaggio elevato senza caduta di tensione. Verificare che la chimica della batteria possa supportare scariche ad alto tasso di C. Le batterie al litio ferro fosfato (LiFePO4) generalmente gestiscono questi picchi improvvisi meglio delle batterie al piombo più vecchie grazie alla loro minore resistenza interna.
Il mercato è invaso da inverter a basso costo che rivendicano capacità di onda sinusoidale pura. Devi imparare a leggere le schede tecniche per verificare queste affermazioni. Cerca specificamente la valutazione della distorsione armonica totale (THD). Una vera unità a onda sinusoidale pura specificherà un THD rigorosamente inferiore al 3%-5%.
Attenzione ai segnali d"allarme nelle descrizioni dei prodotti. Se un"unità è sospettosamente leggera, probabilmente non dispone dei pesanti trasformatori interni in rame e degli induttori di filtraggio necessari per pulire la forma d"onda. Queste false unità spesso producono un"onda sinusoidale "sporca" che danneggia comunque i componenti elettronici sensibili. Richiedere sempre una specifica THD chiara prima di integrare un inverter in un sistema con molti motori.
R: Sì. La distorsione armonica fa sì che il motore del compressore diventi più caldo e meno efficiente, il che può degradare l"isolamento interno e portare a guasti prematuri.
R: La creazione di un"onda sinusoidale uniforme e di livello professionale richiede circuiti interni complessi e una post-elaborazione continua degli impulsi digitali, che assorbe una quantità piccola e costante di energia anche quando nessun apparecchio è in funzione.
R: Le pompe dei pozzi in genere richiedono una corrente di spunto pari a 3-5 volte la loro potenza di funzionamento. Un calcolo accurato del dimensionamento deve tenere conto di questo picco per prevenire il sovraccarico dell"inverter e garantire un avvio regolare.
R: Gli inverter a onda sinusoidale pura di alta qualità dovrebbero specificare un THD inferiore al 5%, con i modelli premium che funzionano a meno del 3%, imitando o superando da vicino la qualità dell"energia della rete elettrica.
R: No. Il ronzio nei motori e nelle ventole è un sintomo diretto della tensione a gradini nelle onde sinusoidali modificate. Un inverter a onda sinusoidale pura farà funzionare silenziosamente i ventilatori.
R: Mentre i vecchi motori universali con spazzole possono funzionare con onde sinusoidali modificate, i moderni utensili elettrici con grilletti a velocità variabile, motori brushless o caricabatterie sensibili richiedono l"energia dell"onda sinusoidale pura per funzionare correttamente ed evitare danni.
